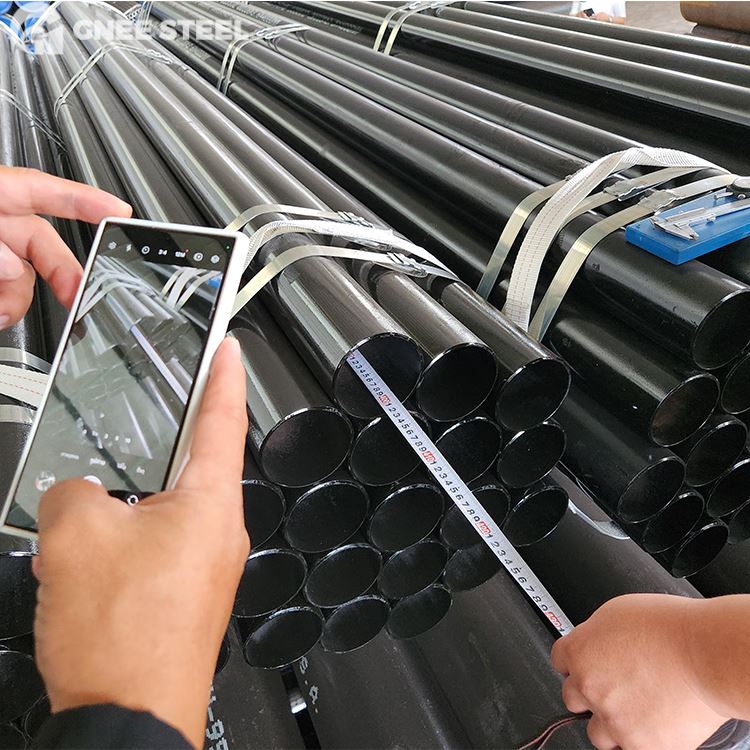

Vỏ và ống API 5CT Lớp L80 Loại 1
Vỏ và ống API 5CT Lớp L80-1là một loại ống chuyên dùng cho dầu mỏ có độ bền cao,{1}}có khả năng chống ăn mòn vừa phải được sử dụng rộng rãi trong quy trình sản xuất và xi măng của các giếng dầu và khí đốt trên đất liền và ngoài khơi. Loại thép "L80-1" của nó được thể hiện là loại cơ bản (Loại 1) trong loại L80 theo tiêu chuẩn API 5CT, với thành phần hóa học đồng nhất và các yêu cầu về hiệu suất cơ học, phù hợp cho việc khoan giếng sâu thông thường trong môi trường dịch vụ không chứa lưu huỳnh.
Tu luyện sâu các đường ống khai thác dầu khí trong 18 năm! Vỏ API 5CT L80-1 hiện có sẵn trong kho, với tỷ lệ tuân thủ 100% về độ bền chống đùn.Nhấp để nhận gói báo giá độc quyền và đặt hàng để tận hưởng các dịch vụ xử lý chuỗi miễn phí!
Bảng thành phần hóa học ống mỏ dầu API 5CT L80-1
| Yếu tố | Yêu cầu (%) | Ghi chú |
|---|---|---|
| C (Cacbon) | Nhỏ hơn hoặc bằng 0,45 | Kiểm soát sức mạnh và khả năng hàn |
| Mn (mangan) | 0.50 - 1.65 | Tăng cường sức mạnh và độ dẻo dai |
| P (Phốt pho) | Nhỏ hơn hoặc bằng 0,030 | Hạn chế nghiêm ngặt để giảm độ giòn lạnh |
| S (Lưu huỳnh) | Nhỏ hơn hoặc bằng 0,030 | Hạn chế sự phân tầng và xu hướng nứt nóng |
| Si (Silic) | 0.15 - 0.35 | Khử oxy, tăng cường sức mạnh |
| Cr (Crôm) | Nhỏ hơn hoặc bằng 1,00 | Không phải là nguyên tố hợp kim chính; phân biệt với L80-13Cr |
| Mo (Molypden) | Nhỏ hơn hoặc bằng 0,20 | Có thể thêm một lượng nhỏ để cải thiện độ cứng |
| Ni (Niken) | Nhỏ hơn hoặc bằng 1,00 | Tăng cường độ bền-ở nhiệt độ thấp |
Bảng tính chất cơ học ống khoan giếng dầu API 5CT L80-1
| Tài sản | Yêu cầu | Tiêu chuẩn kiểm tra |
|---|---|---|
| Sức mạnh năng suất tối thiểu | 552 MPa (80 ksi) | API 5CT / SY/T 6194 |
| Sức mạnh năng suất tối đa | 758 MPa | Ngăn ngừa độ giòn quá mức |
| Độ bền kéo | Lớn hơn hoặc bằng 655 MPa | GB/T 228,1 |
| Độ giãn dài | Lớn hơn hoặc bằng 18% (cỡ 50mm) hoặc Lớn hơn hoặc bằng 20% (cỡ 200mm) | GB/T 228,1 |
| Độ cứng Brinell (HB) | Nhỏ hơn hoặc bằng 230 HB | Không cần chứng nhận dịch vụ chua NACE |
| Charpy V-Năng lượng va chạm đỉnh cao | Theo thỏa thuận | Thường được thử nghiệm cho các ứng dụng có nhiệt độ-thấp |
Thông số kỹ thuật ống vỏ mỏ dầu API 5CT L80-1
| Mục | tham số |
|---|---|
| Tiêu chuẩn | API 5CT (Phiên bản thứ 11 mới nhất) |
| Cấp | L80-1 (Loại 1) |
| Ứng dụng | Vỏ và ống dẫn cho giếng dầu và khí đốt trong môi trường{0}không chua |
| Điều kiện giao hàng | Xử lý nhiệt-cán nóng hoặc thường hóa |
| Các loại chủ đề | BTC (Vòng ngắn), LTC (Vòng dài), STC (Vòng), XC (Kết nối cao cấp) |
| Kết thúc hoàn thiện | Ren với khớp nối, đầu trơn, khó chịu bên ngoài, v.v. |
| Xử lý bề mặt | Được sơn để chống gỉ, các đầu ren được bảo vệ bằng nắp |
| Hạng mục kiểm tra | Kiểm tra thủy tĩnh, kiểm tra độ bền kéo, kiểm tra độ phẳng, phân tích hóa học, NDT |
Bảng mã màu ống vỏ API 5CT lớp L80-1
| Cấp | Đánh dấu màu (trên khớp nối hoặc thân ống) | Phương pháp đánh dấu |
|---|---|---|
| L80-1 | Một ban nhạc xanh | rộng ~25 mm, nằm trên khớp nối hoặc đầu ống |
Bảng kích thước vỏ sản xuất ống dầu API 5CT L80-1
| Vỏ OD (trong) | Vỏ OD (mm) | Độ dày tường điển hình (mm) | Lớp chung | Ứng dụng |
|---|---|---|---|---|
| 4½ | 114.3 | 6.35 – 9.17 | L80-1 | Khu sản xuất ở các giếng có độ sâu-trung bình |
| 5 | 127.0 | 6.43 – 9.19 | L80-1 | Vỏ sản xuất chính |
| 5½ | 139.7 | 7.72 – 11.05 | L80-1 | Hỗ trợ xi măng |
| 7 | 177.8 | 8.05 – 11.51 | L80-1 | Vỏ bề mặt/trung gian |
| 9⅝ | 244.5 | 8.94 – 11.05 | L80-1 | Xi măng có đường kính-lớn |
| 13⅜ | 339.7 | 9.65 – 12.70 | L80-1 | Vỏ bề mặt |
Bảng dung sai ống vỏ dầu mỏ API 5CT L80-1
| Mục | Độ lệch cho phép | |
|---|---|---|
| Dung sai đường kính ngoài | ||
| Nhỏ hơn hoặc bằng 101,60 mm | ±0,79 mm | |
| Lớn hơn hoặc bằng 114,30 mm | +1.0% / -0.5% | |
| Dung sai độ dày của tường | 0 đến -12,5% | |
| Dung sai chiều dài (R-2) | +100 mm / -200 mm | |
| hình bầu dục | Nhỏ hơn hoặc bằng 80% dung sai OD | |
| Độ thẳng (uốn) | Nhỏ hơn hoặc bằng 3 mm mỗi mét |
API 5CT Gr. Bảng phương pháp kiểm tra đường ống L80-1
| Mục kiểm tra | Phương pháp | Tiêu chuẩn áp dụng |
|---|---|---|
| Phân tích hóa học | Quang phổ, phân tích hóa học ướt | ASTM E350 / E1086 |
| Kiểm tra cơ khí | Kiểm tra độ bền kéo, độ cứng, va đập | GB/T 228.1 / ASTM E18 / E23 |
| Kiểm tra thủy tĩnh | Tạo áp lực nước lên từng đường ống, giữ Lớn hơn hoặc bằng 5 giây | API 5CT / SY/T 6194 |
| Thử nghiệm không{0}}phá hủy (NDT) | Kiểm tra dòng điện xoáy, siêu âm | API 5CT / ISO 9329 |
| Kiểm tra độ phẳng | Kiểm tra khả năng biến dạng dẻo | GB/T 246 |
| Kiểm tra chủ đề | Sử dụng thước đo go/no-go để kiểm tra độ chính xác của luồng | API 5B |
| Kiểm tra chất lượng bề mặt | Kiểm tra hạt từ tính + trực quan; cấm vết nứt/nếp gấp | API 5CT |
Kiểm tra và kiểm tra API 5CT L80-1 OCTG
Nhà máy ống vỏ dầu API 5CT L80-1
Câu hỏi thường gặp
Sự khác biệt giữaL80và L80 Loại 1?
API 5CT Lớp L80 là thuật ngữ chung đề cập đến các loại thép vỏ và ống tuân thủ tiêu chuẩn API 5CT và có cường độ chảy tối thiểu là 80 ksi (552 MPa); Và L80 Loại 1 là loại cụ thể (Loại 1) thuộc cấp độ L80, có thành phần hóa học và yêu cầu về hiệu suất cơ học rõ ràng và thống nhất, thuộc tập hợp con của L80.
Sự khác biệt giữa API 5CT L80-1, L80-9Cr và L80-13Cr là gì?
Mặc dù API 5CT L80-1, L80-9Cr và L80-13Cr thuộc loại thép L80 (có cường độ chảy tối thiểu là 552 MPa), nhưng chúng có sự khác biệt đáng kể về thành phần hóa học, khả năng chống ăn mòn và các kịch bản ứng dụng.
L80-1: Đây là loại thép hợp kim thấp thông thường có hàm lượng crom Nhỏ hơn hoặc bằng 1,0% và không có khả năng chống ăn mòn đặc biệt. Nó phù hợp cho các giếng dầu và khí đốt thông thường không chứa lưu huỳnh.
L80-9Cr: chứa khoảng 8,5-9,5% crom, có khả năng chống ăn mòn CO ₂ tốt và phù hợp với môi trường ăn mòn trung bình, chẳng hạn như giếng sâu chứa carbon dioxide.
L80-13Cr: Chứa 12-13,5% crom và thêm các nguyên tố như molypden và niken để tạo thành "màng thụ động dựa trên crom". Nó có khả năng chống ăn mòn CO ₂, H ₂ S và ion clorua tuyệt vời, đồng thời được thiết kế đặc biệt cho các giếng sâu hoặc mỏ dầu biển có điều kiện lưu huỳnh và axit cao.
